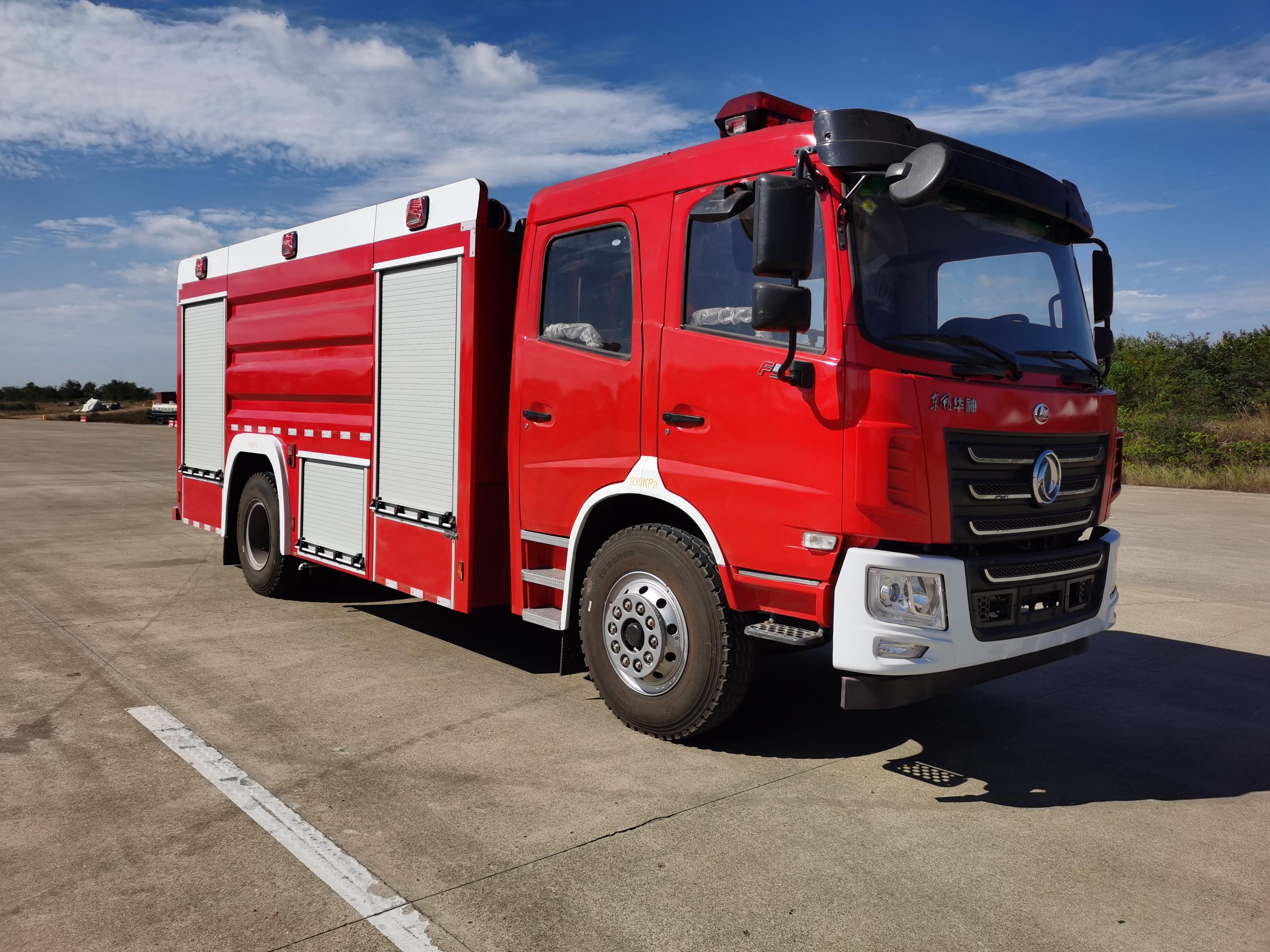

东风华神8吨泡沫消防车

发布日期:24-01-08

一、

   :东风汽车集团有限公司/ EQ1180GL6DJ

机:广西玉柴机器股份有限公司

型号:YCS04200-68

功率:147kW

驱动型式:4×2

   距:4700mm

排放标准:GB3847-2005GB17691-2018国六

二、 驾驶室

    构:平头、双排座四开门乘员室。

座位设置:前排3人后排4

座位前面加装护栏兼扶手。消防队员在奔赴灭火救援途中快速背负空气呼吸器,到达火场后,迅速投入灭火救援行动。

驾驶室结构:安装适应倾翻的液压翻转机构。

驾驶室内设备:除原车设备外,加装取力器**开关、100W**报器、**开关等。

驾驶室外部:驾驶室顶靠前部安装有长排**1个。

三、

   量:水:5500Kg    泡沫:2200Kg

   质: 水罐:优质钢板,经高科技防腐处理

泡沫罐:优质钢板,经高科技防腐处理

   构: 框架焊接罐体内设置纵、横防荡板,以减少车辆行驶过程中罐内水对罐体的冲击;罐体前后壁板折有梯形折筋,使罐体具有足够的强度、刚度。

罐顶设快速开启式人孔,方便维修人员进出。罐内设有防止水泵吸水形成旋涡从而影响流量的装置和滤网。

罐内设有不锈钢浮球式液位指示器,可通过仪表板上液位表显示罐内灭火剂的容量;罐底设有带球阀的排污口。

罐体设有276mm溢流管,车厢两边各1个76mm注入口,便于其他车辆供水加液之用。

   备:2个人口孔,带有快速锁紧及开启装置。

2个液位指示器。

2个排污口,带不锈钢球阀。

2个注水口(左右各一)

工艺:焊接牢固、可靠,去除清理夹渣、虚焊等缺陷;焊后应对罐体做24小时静水压试验,确保不渗漏。

四、 消防泵及管路系统

消防泵:CB10/40低压消防泵

    量:40L/s

    力:1.0MPa

安装型式: 后置

真空泵:活塞式;

真空泵材质:耐磨、抗腐蚀达到密封要求;

引水时间≤35s,吸深≥7m。

**真空度:≥85kPa;

管路系统

吸水管路:水泵设有Φ125mm进水口,可从天然水源液罐消防蓄水池吸水,另加转换异径接口连接消防栓吸水供水,吸水管放置于车顶。1个带Φ125mm蝶阀的进水口,用于与水罐相连接。

出水管路

   车顶设置1个Φ89mm出水消防炮管路及**阀,采用挠性接头

泵房左右两侧各设置1个Φ80mm手动球阀**的出水口。

注水管路泵房内设置1Φ65mm水泵向罐内注水管路及**阀

车厢左右两侧各有1个Φ65mm注水管,可向罐内注水并设有闷盖。

放余水管路:为保护水泵及各球阀,在管路中加装了放余水管路,并分别配有球阀。

冷却水管路为使取力器在工作中应付各种复杂情况,配有与进出水管路通的冷却水管路及**阀

五、 消防炮

   号:PL8/32型消防炮

   量:321/s)

   程:水55m   泡沫50m

    力:1.0MPa

  置:位于水罐顶部。

  制:采用手动**,带锁止机构,方便操作。

六、 取力器

   式:全功率夹心取力器

冷却方式:强制式水冷

润滑方式:飞溅式油润滑

操纵方式:驾驶室内仪表盘处操作挂取力器,取力器结合方便平稳,无异响。

 装:取力器与发动机匹配良好,**安装,结合后无自行脱落现象。

七、 器材箱及泵房

主要材质:

骨架、蒙皮均为优质碳钢;内部器材架采用铝合金型材,内饰板为氧化处理的铝板。

基本结构:

1、为整体结构,其前部为器材箱,后部为泵房。

2、后部为泵室,配有仪表板及操作系统,器材箱和泵室均设带锁卷帘门。框架焊接结构,并确保其强度和刚度。

3、空间可任意调整,器材箱设排水孔。

4、器材箱可靠、美观、可任意调节,配有大空间帘子门器材箱,确保空间充分利用。

5、车厢及泵房设有照明灯,满足夜间灭火作战时的照明需要。

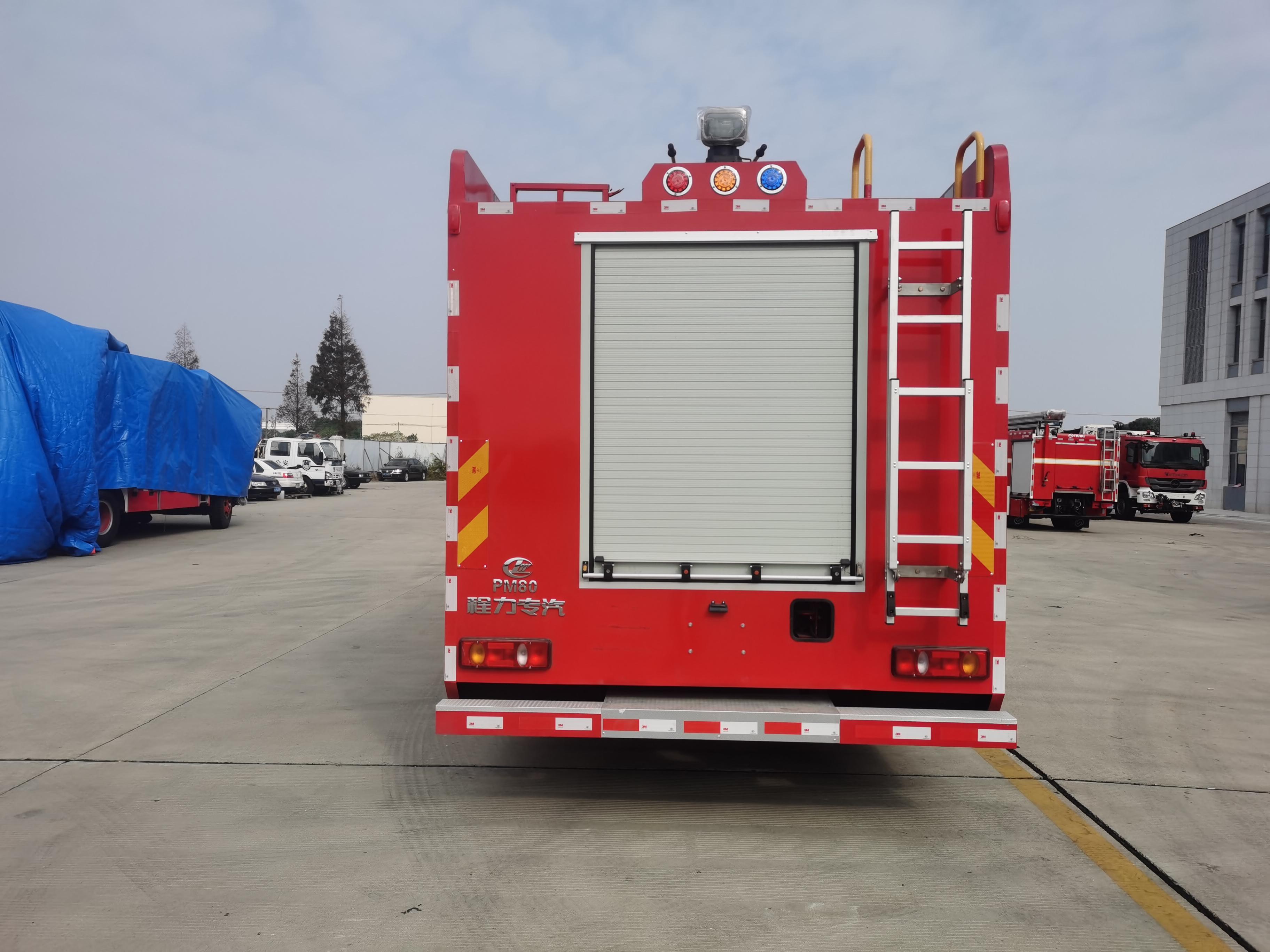

6、车后部设有登顶爬梯,能使消防人员迅速登上车顶,车顶铺设滑板以确保人员在车顶安全行走,梯子站立面做防滑处理。

7、在车辆的前部设有牵引栓、后部设有拖钩,使车辆能牵引或被拖拉。

铝合金卷帘门:

1、所有器材厢及泵室都采用带锁卷帘门,把手和锁销坚固耐用,不变形,密封性能经过水淋实验,确保无渗漏现象。

2、卷帘门两侧滑道内有铆钉固定,以免脱落。

3、每个器材厢内有照明灯,由卷帘门开闭**。

4、左、右各配有铝合金帘子门,后尾一扇,安全可靠,美观实用。

基本原则:

(一)按战斗编成和战斗展开设计器材集成;

(二)按人体工程学原理设计各种器材托架;

(三)无须任何攀登工具,取用箱内任何器材简明实用的原则。

(四)按使用逻辑关系和使用频率放置器材;

(五)站在地面或踏板上1-2动作内取用任何器材。

八、电器系统

1、驾驶室顶部配备红色长排豪华**。

2、**报器功率为100W;

3、为保证使用安全,整车线路采用整体线束制作,连接处用防水插头,保证使用过程中的线路安全。

4、车顶配有火场照明灯1只;车辆两侧下方设有安全标志灯,车身、尾部按标准粘贴反光标识。

5、所有器材箱均安装LED照明灯,方便夜间作战照明之用。

6、车辆两侧上方各配有盏爆闪灯,下方安装安全标识灯和侧回复反射器(组合式),配有前、后示廓灯,两侧各一只转向灯,乘员室、器材箱、泵房内均有照明灯。

7、**报器、**、频闪灯、电路为**式附加电路,**器件安装在驾驶室内。

8、所有线路均采用套管进行保护

9、泵房内仪表板上设备:液位表、转速表、压力表、真空表、器材箱照明开关

九、仪表板及板上设备

1、所有**手柄、开关、指示灯的近旁都有中文标识;

2、有操作步骤说明。

3、所有标牌都具有持久性和高附着性,能经受由于温度及气候的剧变所导致的影响。

4、操作面板采用优质铝板,美观、耐用,整体重量较轻。

5、泵房操作系统设置在车辆尾部,无压力出口,保证操作人员的安全。

、总体技术要求

1、整车性能符合GB7956《消防车性能要求及试验方法》的规定。

2、整车外观保持一定的平整度,且符合有关规定。

3、所有铆接保持一定的密度,符合企标规定。

4、所有焊接牢固,光洁,平整,符合企标规定。

5、所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志。

、随车文件

1)底盘使用说明书                         2)底盘质量保修卡

3)底盘维修手册                           4)底盘合格证

5)随车工具清单                           6)发动机号码拓印件

7)底盘号码拓印件                         8)消防车使用说明书

9)消防交清单                           10)消防车合格证

器材配备表

序号

名称

单位

数量

备注

1

消防水带

10

13-Φ65-20   6

13-Φ80-20   4

2

吸水管

8


3

滤水器

1


4

集水器

1


5

二分水

1


6

吸水管扳手

2


7

地上消火栓扳手

1


8

地下消火栓扳手

1


9

护带桥

2


10

水带包布

4


11

水带挂钩

4


12

消防斧

1


13

铁铤

1


14

铁锹

1


15

丁字镐

1


16

腰斧

1


17

异径接口

2

内扣Φ65Φ80

18

异型异径接口

1

125/100

19

开关直流水**

1


20

开花水**

1


21

干粉灭火器

1

3 kgABC干粉

22

泡沫**

1

PQ4

23

泡沫吸液管

1


·可按用户要求为根据用户的实际需求,为每位用户打造品质、个性化的专用车,欢迎新老客户来电来人考察订购和自带底盘改装!
·创优质服务企业; 造用户满意产品; 树品牌!公司坚持以“质量求生存、信誉求发展、科技创新路、服务创品牌”的经营理念,以“诚信、务实、创新、进取”为企业宗旨,不断提升自身产品质量,开发适应市场需求物美价廉的多功能专用汽车!

/202105/1621995107_bf76f46f1b0ccbfd302c.jpg

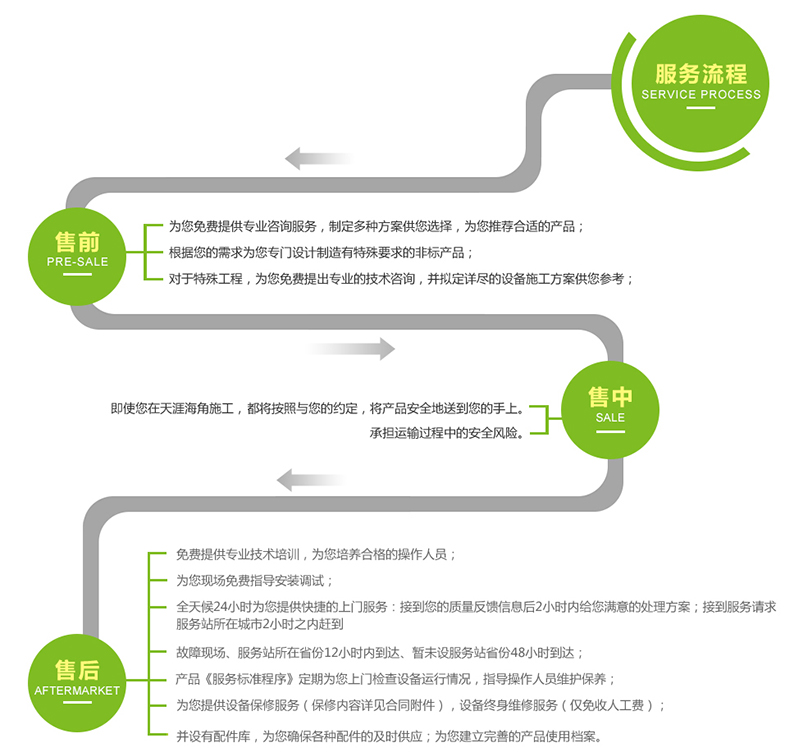

我们将谒诚为您提供好、快、优质的服务!
